উচ্চ বর্তমান চার্জিং সংযোগকারী তারের 15A-30A
কাঠামোগত প্রযুক্তিগত প্রয়োজনীয়তা:
1. সংযোগকারী পুরুষ, মহিলা, এবং পুরুষ সকেট অন্তর্ভুক্ত. সংযোগকারী প্রকার 2P, এবং রেফারেন্স পিন ব্যবধান হল 4.2 মিমি;
2. পুরুষের মাথার বাহ্যিক কাঠামোতে 4টি স্ক্রু গর্ত রয়েছে। আকারের প্রয়োজনীয়তা নীচের চিত্রে দেখানো হয়েছে। পুরুষ সীসা 18# AWG সিলিকন তারের ওয়েল্ডিং সমর্থন করে:
3. মহিলা মাথার শেষটি রাবার দিয়ে আবৃত করার জন্য ডিজাইন করা হয়েছে এবং রাবারযুক্ত মাথার পিছনের দৈর্ঘ্য 5 মিমি এর বেশি নয়।
মহিলা সীসা 18#AWG সিলিকন তারের ঢালাই সমর্থন করে;
1. মহিলা মাথা 2. পুরুষ মাথা 3. পুরুষ মাথার আসন 4. বিরোধী-বিপরীত সন্নিবেশ কাঠামো পুরুষ এবং মহিলা মাথার সাথে সম্পর্কিত, এবং প্লাস্টিকের শেল প্লাসে চিহ্নিত
5. পুরুষ আসনের প্লাস্টিকের শেলের আকার চিত্রে দেখানো হয়েছে, এবং পিনের ধরনটি 18#AWG সিলিকন তারের ওয়েল্ডিং সমর্থন করে;
6. সন্নিবেশ শক্তির প্রয়োজনীয় পরিসীমা: নিষ্কাশন বল 1~2kg, সন্নিবেশ বল 2~4kg;
মোট দৈর্ঘ্য 20mm এর কম বা সমান বৈদ্যুতিক প্রযুক্তিগত প্রয়োজনীয়তা:
1. অবিচ্ছিন্ন বর্তমান 12~15A, তাত্ক্ষণিক বর্তমান 25~30A;
2. 250V এর চেয়ে কম বা সমান ভোল্টেজ ব্যবহার করুন, 1500V এর চেয়ে বড় বা সমান ভোল্টেজ সহ্য করুন;
3. যোগাযোগ প্রতিরোধের কম বা সমান 0.8mΩ, নিরোধক প্রতিরোধ 500MΩ এর চেয়ে বড় বা সমান;
4. তামার অংশগুলির পৃষ্ঠটি সোনার ধাতুপট্টাবৃত 2U, এবং পরিষেবা জীবন 1000 বারের বেশি;
5. 18# AWG পর্যন্ত ওয়্যার গেজ সমর্থন করে;
6. তাপমাত্রা প্রতিরোধের পরিসর -25~120 ডিগ্রি ;
7. শিখা প্রতিরোধী গ্রেড UL94-VO, RoHS অনুগত;

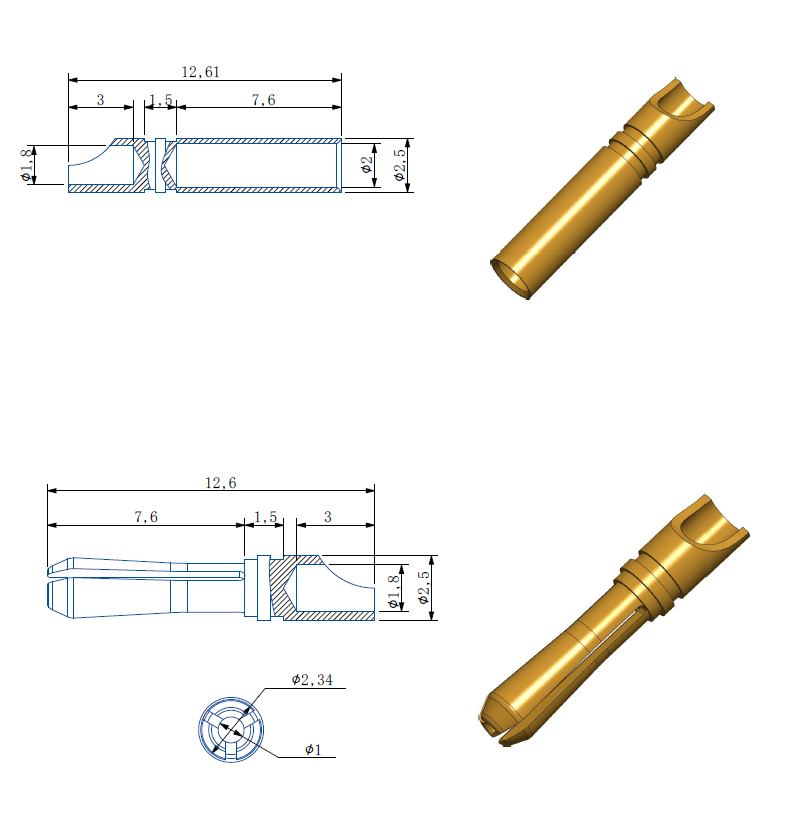

পুরুষ φ1,4 তামা 6,2 মহিলা সিলিকন তার পুরুষ আসন 8,4
