কিভাবে TWS ইয়ারফোন অ্যান্টেনা ডিজাইন করবেন?
ব্লুটুথ মডিউলের একটি গুরুত্বপূর্ণ অংশ হিসাবে, TWS হেডসেট ব্লুটুথ অ্যান্টেনা এছাড়াও TWS হেডসেটে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। ব্লুটুথ অ্যান্টেনার ডিজাইন এবং হেডসেটের সাথে এর উপযুক্ততা ব্লুটুথ যোগাযোগের ট্রান্সমিশন গুণমান উন্নত করতে সাহায্য করে, যার ফলে প্রকৃত ব্যবহারকারীর অভিজ্ঞতা উন্নত হয়।
বর্তমান TWS হেডসেটগুলির মধ্যে, ব্যাপকভাবে ব্যবহৃত ব্লুটুথ অ্যান্টেনাগুলি প্রধানত চার প্রকারে বিভক্ত, যথা PCB অনবোর্ড অ্যান্টেনা, FPC অ্যান্টেনা, সিরামিক অ্যান্টেনা এবং LDS অ্যান্টেনা। এই সময়, আই লাভ অডিও নেটওয়ার্ক তিনটি দিক থেকে TWS হেডসেট ব্লুটুথ অ্যান্টেনার ভূমিকা, প্রকার এবং ডিজাইন পছন্দগুলি ভাগ করবে: TWS হেডসেটে অ্যান্টেনার গুরুত্ব, TWS হেডসেট ব্লুটুথ অ্যান্টেনার প্রবর্তন এবং কীভাবে চয়ন করবেন TWS হেডসেট ডিজাইন।
1. TWS ইয়ারফোন অ্যান্টেনার গুরুত্ব
পুরানো দিনের রেডিও থেকে বর্তমান স্মার্ট স্পিকার, "বড় ভাই" থেকে স্মার্টফোন, ঐতিহ্যবাহী ব্লুটুথ হেডসেট থেকে TWS সত্যিকারের বেতার হেডসেট পর্যন্ত। ভোক্তা ইলেকট্রনিক্স প্রযুক্তির বিকাশে, অ্যান্টেনা একটি গুরুত্বপূর্ণ ফার্মওয়্যার। ইন্টারনেট অফ এভরিথিং ধারণার জন্মের সাথে সাথে, স্মার্ট হোম, স্মার্ট যান এবং স্মার্ট পরিধানযোগ্য ডিভাইসগুলি একে অপরের সাথে সংযুক্ত এবং একটি মেশিন দ্বারা নিয়ন্ত্রিত হওয়ার জন্য অ্যান্টেনার ভূমিকা আরও বেশি গুরুত্বপূর্ণ।
TWS ইয়ারফোন হল ট্রু ওয়্যারলেস স্টেরিও ইয়ারফোন। ব্লুটুথ রেডিও ফ্রিকোয়েন্সির মাধ্যমে মোবাইল ফোন এবং কম্পিউটারের মতো মোবাইল ডিভাইসের সাথে সংযোগ করা এবং তারপর ইয়ারফোনগুলিতে অডিও তথ্য প্রেরণ করা এবং তারপর ইয়ারফোনের প্রান্তে ডিকোড করা এবং আউটপুট করা।
এই প্রক্রিয়ায়, ব্লুটুথ অ্যান্টেনা দুটি পক্ষের মধ্যে যোগাযোগ করতে এবং প্রেরণ ও গ্রহণের কাজগুলি সম্পাদন করার জন্য একটি "টাওয়ার" হিসাবে কাজ করতে হবে। তাই, TWS হেডসেটে, ব্লুটুথ চিপ এবং ব্লুটুথ অ্যান্টেনা একে অপরের পরিপূরক, যাতে তারবিহীনভাবে প্রেরিত সঙ্গীত প্লেব্যাক উপলব্ধি করা যায় এবং তারের শেকল এড়ানো যায়।
2. TWS হেডসেট ব্লুটুথ অ্যান্টেনার পরিচিতি

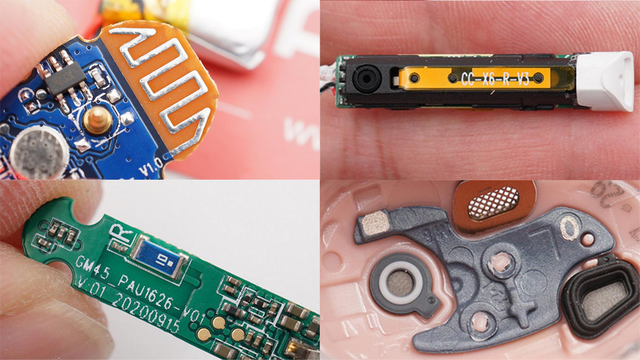

TWS হেডসেটের একটি গুরুত্বপূর্ণ ফার্মওয়্যার হিসাবে, ব্লুটুথ অ্যান্টেনার বর্তমান বিকাশ তুলনামূলকভাবে পরিপক্ক। পিসিবি অনবোর্ড অ্যান্টেনা, এফপিসি, সিরামিক এবং এলডিএস প্রধানত চার প্রকার। TWS ইয়ারফোন পণ্যের চেহারা, ফ্রিকোয়েন্সি ব্যান্ডের প্রয়োজনীয়তা এবং সবচেয়ে উপযুক্ত অ্যান্টেনার ধরন বেছে নেওয়ার খরচ বিবেচনা করুন।

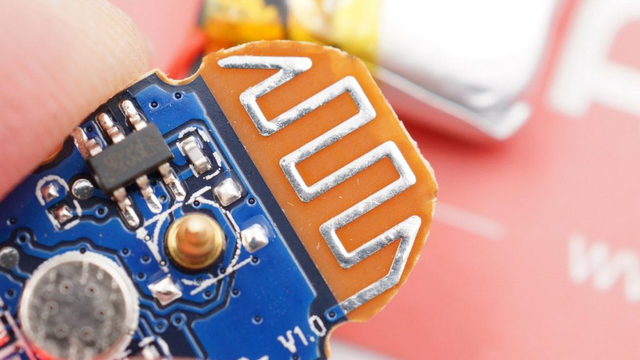

PCB অনবোর্ড অ্যান্টেনা
নাম অনুসারে, PCB অনবোর্ড অ্যান্টেনা হল একটি অ্যান্টেনা প্রকার যা সরাসরি PCB বোর্ডে আঁকা হয়। এটি একক-ফ্রিকোয়েন্সি মডিউল সার্কিট বোর্ড যেমন ব্লুটুথ মডিউল, ওয়াইফাই মডিউল এবং জিগবি মডিউলগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। TWS ইয়ারফোনগুলিতে, ভলিউমের সীমাবদ্ধতার কারণে, অনবোর্ড ব্লুটুথ অ্যান্টেনার প্রয়োগ তুলনামূলকভাবে বিরল।
PCB অনবোর্ড অ্যান্টেনাগুলি PCB বোর্ডের সরবরাহকারীদের দ্বারা ডিজাইন এবং প্রয়োগ করা যেতে পারে, যা বোর্ডের সার্কিট অংশের সমতুল্য।
সুবিধা: পিসিবি অনবোর্ড অ্যান্টেনার একাধিক ডিবাগিংয়ের প্রয়োজন নেই, এবং সরাসরি পিসিবিতে খরচ ছাড়াই আঁকা যেতে পারে।
অসুবিধা: প্রয়োজনীয় ক্ষেত্রটি বড়, নির্দেশকতা তুলনামূলকভাবে একক, শুধুমাত্র একটি একক ফ্রিকোয়েন্সি ব্যান্ডের জন্য উপযুক্ত, অ্যান্টেনার বিভিন্ন ব্যাচের সামঞ্জস্য তুলনামূলকভাবে দুর্বল এবং হস্তক্ষেপ-বিরোধী ক্ষমতা দুর্বল।

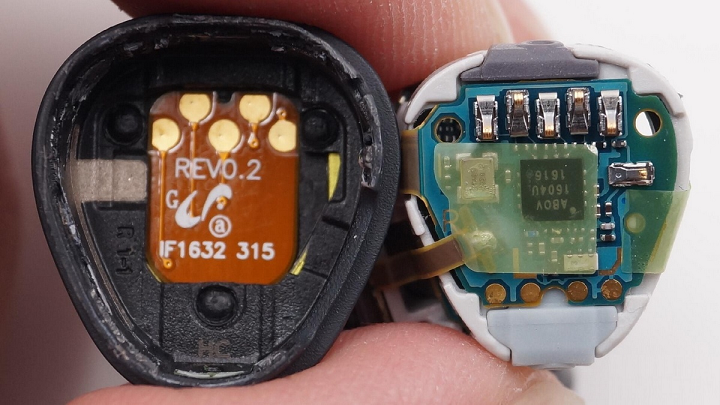

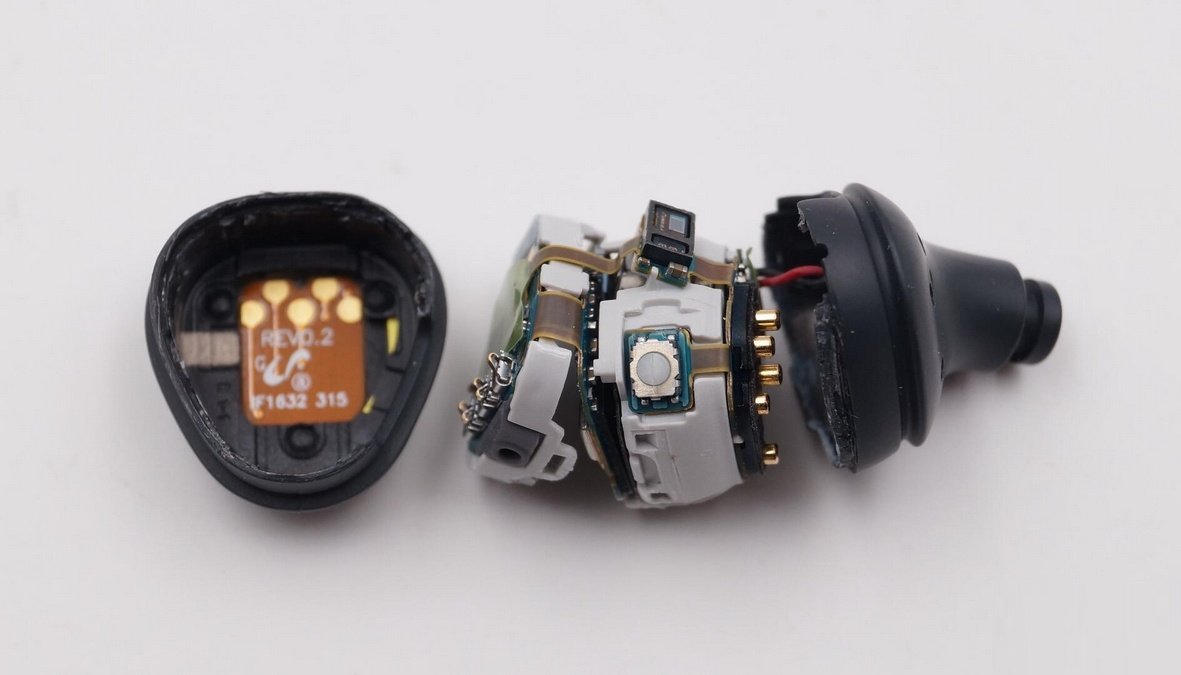

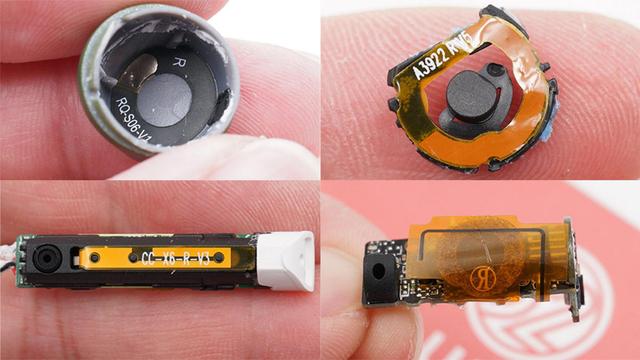

FPC অ্যান্টেনা
এফপিসি অ্যান্টেনা পিসিবি অনবোর্ড অ্যান্টেনা থেকে বিবর্তিত হয়েছে। TWS হেডসেটের ভলিউম সীমাবদ্ধতার কারণে, অভ্যন্তরীণ মাদারবোর্ডের স্থান অ্যান্টেনাকে মিটমাট করতে পারে না। এফপিসি অ্যান্টেনা অ্যান্টেনা সার্কিটকে PCB থেকে বের করে নেওয়া এবং অ্যান্টেনাকে একটি পৃথক উপাদান করতে অন্যান্য বাহ্যিক ধাতু ব্যবহার করার সমতুল্য। যাতে এটি TWS হেডসেটের অভ্যন্তরীণ স্থানে আরও ভালভাবে স্থাপন করা যায়।
এফপিসি অ্যান্টেনা নরম বোর্ডের পিসিবি বোর্ড কারখানা এবং নমনীয় উপাদান দ্বারা উপলব্ধি করা যেতে পারে।
সুবিধাগুলি: বেশিরভাগ ছোট ইলেকট্রনিক পণ্যগুলির জন্য প্রযোজ্য, যে ফ্রিকোয়েন্সি ব্যান্ডগুলি তৈরি করা যায় সেগুলিও সমৃদ্ধ, কর্মক্ষমতা আরও ভাল এবং খরচ কম৷
অসুবিধা: প্রতিটি পণ্য পৃথকভাবে ডিবাগ করা এবং ম্যানুয়ালি প্যাচ করা প্রয়োজন।

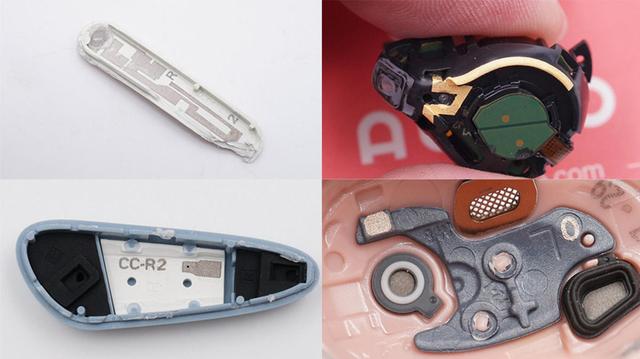

এলডিএস অ্যান্টেনা
LDS অ্যান্টেনা হল FPC অ্যান্টেনার আরও একটি আপগ্রেড। যদিও এফপিসি অ্যান্টেনা হেডসেটের অভ্যন্তরীণ স্থানটি অনেকাংশে ব্যবহার করতে সক্ষম হয়েছে, তবুও এটি সংযুক্ত করার জন্য একটি সমতল সমতলের প্রয়োজন।
LDS অ্যান্টেনা লেজার ডাইরেক্ট মোল্ডিং প্রযুক্তি ব্যবহার করে, যা লেজার প্রযুক্তি ব্যবহার করে সরাসরি বন্ধনী, কভার প্লেট ইত্যাদিতে ধাতব অ্যান্টেনা প্যাটার্ন তৈরি করে, যা ইয়ারফোনের অভ্যন্তরীণ স্থানকে আরও ব্যবহার করে ইয়ারফোনের ভিতরে অনিয়মিত পৃষ্ঠগুলিতে লেজার করা যেতে পারে।
লেজার প্রক্রিয়াকরণ, লেজার প্রযুক্তি এবং ইলেক্ট্রোপ্লেটিং প্রযুক্তির জন্য এলডিএস অ্যান্টেনার নির্মাতারা এটিকে সমর্থন করতে পারে।
সুবিধা: সমস্ত দিক সমর্থন করা যেতে পারে এবং শক্তিশালী গ্রহণযোগ্যতা থাকতে পারে।
অসুবিধা: খরচ আরো ব্যয়বহুল, এবং পণ্যের বাইরের পৃষ্ঠের উপাদানের জন্য বিশেষ প্রয়োজনীয়তা আছে।
সিরামিক অ্যান্টেনা
সিরামিক অ্যান্টেনা হল আরেকটি অ্যান্টেনা পণ্য যা ব্লুটুথ মডিউল ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। সিরামিক শাঁসের ব্যবহার থেকে এর নামকরণ করা হয়েছে। এটি প্রধানত দুটি প্রকারে বিভক্ত: ব্লক সিরামিক অ্যান্টেনা এবং মাল্টি-লেয়ার সিরামিক অ্যান্টেনা।
বাল্ক সিরামিক অ্যান্টেনা হল সিরামিক ফাস্ট পৃষ্ঠে অ্যান্টেনার ধাতব অংশ মুদ্রণ করা এবং মাল্টি-লেয়ার সিরামিক অ্যান্টেনা প্রতিটি সিরামিক ডাইইলেকট্রিক স্তরে নকশার প্রয়োজনীয়তা অনুসারে মুদ্রণ করা যেতে পারে, যার ফলে অ্যান্টেনার আকার হ্রাস করা যায়।
সুবিধা: ছোট আকার, সহজ প্রয়োগ, কম খরচ, ভাল কর্মক্ষমতা, এবং শুধুমাত্র একটি ছোট জায়গা নিতে.
অসুবিধা: ক্লিয়ারেন্স এলাকার জন্য প্রয়োজনীয়তা তুলনামূলকভাবে বেশি, দিকনির্দেশনা তুলনামূলকভাবে একক, এবং বসানো অবস্থানের জন্য প্রয়োজনীয়তা রয়েছে।

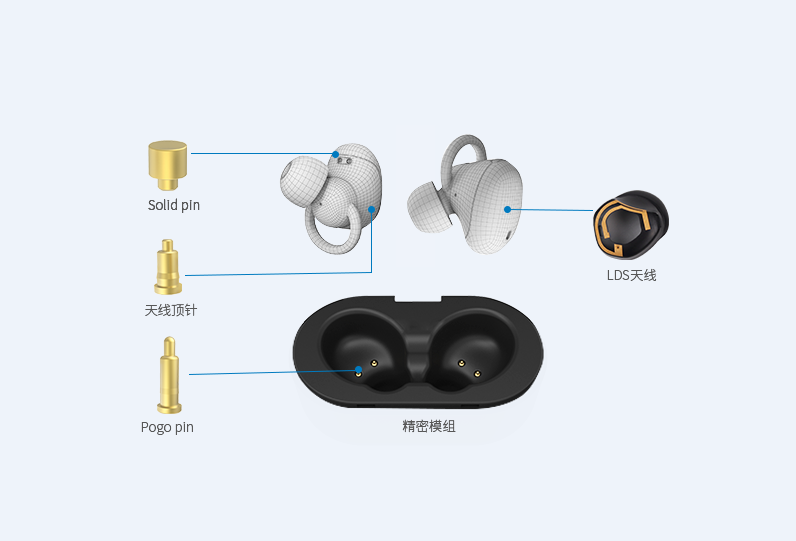

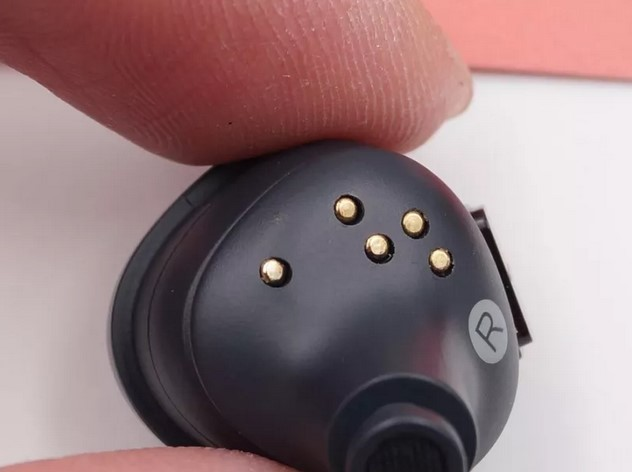

পোগো পিন অ্যান্টেনা
কীভাবে সঠিক অ্যান্টেনা চয়ন করবেন
তাত্ত্বিকভাবে বলতে গেলে, খরচের পরিপ্রেক্ষিতে, PCB এবং FPC অ্যান্টেনার দাম কম, সিরামিক অ্যান্টেনাগুলি মাঝারি, এবং LDS অ্যান্টেনাগুলি আরও ব্যয়বহুল; এবং স্থান ব্যবহারের ক্ষেত্রে, এলডিএস অ্যান্টেনাগুলি সবচেয়ে নমনীয় এবং হেডসেটের অভ্যন্তরীণ স্থানের সম্পূর্ণ ব্যবহার করতে পারে।
কর্মক্ষমতার পরিপ্রেক্ষিতে, বহিরাগত অ্যান্টেনার প্রেরণ এবং গ্রহণ ক্ষমতা সাধারণত অন্তর্নির্মিত অ্যান্টেনার তুলনায় ভাল। TWS হেডসেটগুলি ভলিউম সীমাবদ্ধতা এবং বহনযোগ্যতার প্রয়োজনীয়তার কারণে অন্তর্নির্মিত অ্যান্টেনার সাথে ডিজাইন করা হয়েছে। কর্মক্ষমতা তুলনামূলকভাবে অনুরূপ, এবং এটি একটি উপযুক্ত অ্যান্টেনা নির্বাচন করার জন্য বিভিন্ন কারণের ব্যাপকভাবে বিবেচনা করা প্রয়োজন।
TWS হেডসেটের ব্লুটুথ অ্যান্টেনার নকশা ব্লুটুথ যোগাযোগের ট্রান্সমিশন গুণমানকে প্রভাবিত করে, যা প্রকৃত ব্যবহারকারীর অভিজ্ঞতাকে প্রভাবিত করে। একটি ব্লুটুথ অ্যান্টেনার নির্বাচন কর্মক্ষমতা, ফ্রিকোয়েন্সি ব্যান্ড, খরচ এবং ব্যবহারের জন্য স্থানের মতো অনেক কারণ দ্বারা প্রভাবিত হয়। শুধুমাত্র নির্দিষ্ট পণ্যের অবস্থা এবং ব্যবহারের পরিস্থিতি বিবেচনা করে এবং একটি উপযুক্ত অ্যান্টেনা বেছে নেওয়ার মাধ্যমেই পণ্যের সর্বোচ্চ কর্মক্ষমতা প্রয়োগ করা যেতে পারে।
সারসংক্ষেপ
একটি নিখুঁত প্রভাব উপস্থাপন করার জন্য TWS হেডফোনের প্রকৃত ব্যবহারকারীর অভিজ্ঞতার জন্য অনেক কারণের সুপারপজিশন প্রয়োজন। TWS হেডসেট ব্লুটুথ অ্যান্টেনার প্রধান উপাদান হিসাবে, এটি TWS হেডসেট এবং মোবাইল ডিভাইসগুলির মধ্যে যোগাযোগের জন্য একটি সেতু হিসাবে কাজ করে এবং TWS হেডসেটের ব্লুটুথ সংযোগের স্থায়িত্ব এবং সাউন্ড কোয়ালিটি ট্রান্সমিশনের মানের জন্য গ্যারান্টি প্রদান করে।
বর্তমানে, বাজারে TWS হেডসেটগুলিতে ব্যবহৃত প্রধান ব্লুটুথ অ্যান্টেনা পণ্যগুলির মধ্যে প্রধানত PCB অনবোর্ড অ্যান্টেনা, FPC অ্যান্টেনা, সিরামিক অ্যান্টেনা এবং LDS অ্যান্টেনা অন্তর্ভুক্ত। চারটি পণ্যের প্রতিটির সুবিধা এবং অসুবিধা রয়েছে এবং কর্মক্ষমতা, ফ্রিকোয়েন্সি ব্যান্ড, খরচ, ব্যবহারের স্থান ইত্যাদি বিবেচনা করা প্রয়োজন, যাতে সবচেয়ে উপযুক্ত অ্যান্টেনা পণ্যটি বেছে নেওয়া যায় এবং পণ্যটির কার্যক্ষমতা এবং প্রতিযোগিতার উন্নতি করা যায়।
TWS ইয়ারফোনের জনপ্রিয়তা দ্রুত সংশ্লিষ্ট শিল্প চেইনের আপগ্রেডকে চালিত করেছে। ব্লুটুথ মডিউল, ব্লুটুথ প্রযুক্তি, অ্যান্টেনা এবং সংশ্লিষ্ট প্রযুক্তির অগ্রগতি সংযোগের স্থায়িত্ব, শব্দের গুণমান এবং কর্মক্ষমতার অন্যান্য দিক নিশ্চিত করে। বর্তমান TWS ইয়ারফোনগুলির বিকাশের প্রাথমিক পর্যায়ে খুব কমই সংযোগ বিচ্ছিন্ন হওয়ার অভিজ্ঞতা হয়েছে এবং শব্দের গুণমান ক্ষতিগ্রস্ত হয়েছে এবং তিন বা পাঁচ মিটার দূরত্বে বিরতিহীন প্লেব্যাক সমস্যাগুলি ঘটতে শুরু করেছে, যা ব্যবহারকারীর প্রকৃত ব্যবহারকারীর অভিজ্ঞতাকে কার্যকরভাবে উন্নত করেছে।
