পোগো পিনের সোল্ডারিং করার সময় কী মনোযোগ দেওয়া উচিত?
বেশিরভাগ সংযোগকারীর মতো, পোগো পিনের তাপ প্রতিরোধের একটি নির্দিষ্ট ডিগ্রি থাকে। স্ট্যান্ডার্ড কোর এবং বসন্ত উপকরণ তাপ বা এক-সময়ের টিনের রিফ্লো প্রক্রিয়া সহ্য করতে পারে না। আপনি যদি অপারেশনের পুনরাবৃত্তি করার পরিকল্পনা করেন, তাহলে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন এবং আমরা আপনাকে আপনার প্রয়োজনীয়তা পূরণ করে এমন প্রোব এবং উপাদান বেছে নিতে সহায়তা করব, যাতে ফলো-আপ সমস্যা এড়ানো যায়।

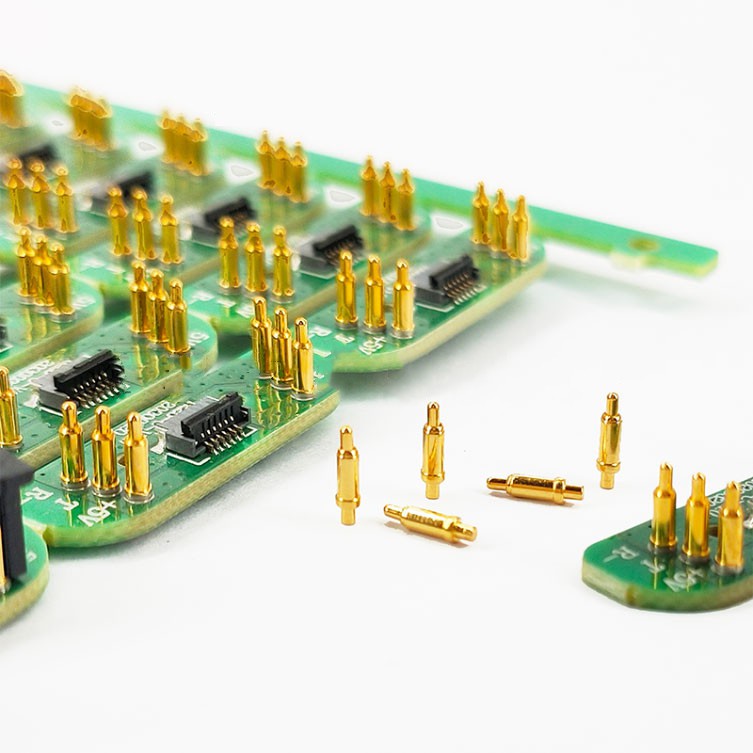

আপনি কিভাবে একটি পোগো পিন সংযোগকারীর জন্য একটি সার্কিট বোর্ড (PCB) আকার ডিজাইন করবেন?
সাধারণভাবে বলতে গেলে, সার্কিট বোর্ডের ব্যাসার্ধের দূরত্ব পোগো পিনের শেষে {{0}}.3 মিমি, সোল্ডার পেস্ট পৃষ্ঠের ব্যাসার্ধ {{4} এর চেয়ে বেশি সংরক্ষিত করা উচিত উত্তল বলয়ের জন্য }.4 মিমি, এবং লেজের প্রান্তের দৈর্ঘ্য সার্কিট বোর্ডের পুরুত্বের চেয়ে কমপক্ষে 0.4 মিমি বেশি হওয়া উচিত। তবে অবশ্যই, উপরের ডেটা যুক্তিসঙ্গত অভ্যন্তরীণ সহনশীলতা এবং ন্যূনতম একক সুই ব্যবধানের উপর ভিত্তি করে হওয়া উচিত।
পোগো পিন সংযোগকারীর জন্য নমনীয় সার্কিট বোর্ড (FPC) মাত্রা কীভাবে ডিজাইন করবেন?
এটি সাধারণ সার্কিট বোর্ড থেকে খুব বেশি আলাদা নয়। সবচেয়ে বড় পার্থক্য হল নমনীয় সার্কিট বোর্ড কাটার পরে, একটি অতিরিক্ত 0.1 মিমি একক সুচের লেজে সংরক্ষণ করা উচিত।
সোল্ডারিং পোগো পিন সংযোগকারীগুলির জন্য একটি সার্কিট বোর্ড (পিবিসি) কীভাবে আকার করবেন?
সোল্ডার পেস্টের সংস্পর্শে থাকা অংশের জন্য, একটি অতিরিক্ত পোগো পিন ব্যাসার্ধ 0.5 মিমি সংরক্ষিত করা উচিত।
