এখন আরও বেশি সংখ্যক লোক পরিবহন, দূরপাল্লার ভ্রমণ এবং পণ্য সরবরাহের জন্য গাড়ি কিনেছে, যা জীবনের একটি অংশ বলা যেতে পারে। লোকেরা গাড়িতে আরও বেশি সময় ব্যয় করে এবং কখনও কখনও ভিডিও দেখতে বা গাড়িতে অফিসের কাজের জন্য কম্পিউটার চালু করতে তাদের মোবাইল ফোন ব্যবহার করে। যেহেতু লোকেরা গাড়িতে বেশিক্ষণ থাকে, গাড়ির চার্জারটি গাড়িতে থাকা মোবাইল ফোন, ল্যাপটপ এবং অন্যান্য অফিস সরঞ্জাম চার্জ করতে পারে। স্বাভাবিকভাবেই, এটি একটি চার্জিং ধন হিসাবে গুরুত্বপূর্ণ, এবং এটি প্রতিটি গাড়ির মালিকের জন্য একটি অপরিহার্য এবং গুরুত্বপূর্ণ আনুষঙ্গিক।
গাড়ির চার্জারটি সিগারেটের লাইটার জ্যাকের মধ্যে ঢোকানো হয়, গাড়ির ব্যাটারি দ্বারা চালিত হয়, গাড়ির আউটপুট 12V, ট্রাকের আউটপুট 24V, এবং গাড়ির চার্জারটি মোবাইল ফোনে গ্রহণযোগ্য ভোল্টেজ 5V/9V/10V/12V রূপান্তর করে ইত্যাদি। হাই-পাওয়ার কার চার্জারগুলি বিল্ট-ইন বাক-বুস্ট দ্বারা চালিত হতে পারে যা মোবাইল ফোন এবং ল্যাপটপ চার্জ করতে 15V এবং 20V ভোল্টেজ বাড়িয়ে দেয়। কম-পাওয়ার কার চার্জারগুলি সাধারণত একটি স্টেপ-ডাউন আর্কিটেকচার ব্যবহার করে, যা সাধারণ মোবাইল ফোন চার্জিং পূরণ করতে পারে। উদাহরণস্বরূপ, নিম্নোক্ত দুই ধরনের বুস্টেড হাই-পাওয়ার কার চার্জার।
মোবাইল ফোনের চার্জিং ক্ষমতার উল্লেখযোগ্য বৃদ্ধির সাথে সাথে, অন্তর্নির্মিত উচ্চ-দক্ষতা এবং উচ্চ-পাওয়ার সিঙ্ক্রোনাস বাক-বুস্ট সার্কিটের মাধ্যমে, গাড়ির চার্জারের আউটপুট শক্তিও চার্জারের পদাঙ্ক অনুসরণ করেছে। আউটপুট পাওয়ার 100W পৌঁছেছে, USB PD3 এর উপরের সীমা। কম্পিউটারের স্বাভাবিক ব্যবহার।
চার্জিং হেড নেটওয়ার্ক Zhirong দ্বারা চালু করা নতুন SW7203 দ্বিমুখী সিঙ্ক্রোনাস বক-বুস্ট কন্ট্রোলার পরীক্ষা করেছে। পরীক্ষাটি 12V ইনপুট গ্রহণ করে এবং একটি নোটবুকের 100W চার্জিংয়ের দৃশ্য অনুকরণ করতে বুস্ট আউটপুট 20V5A হয়। অ্যানালগ ব্যাটারি ডিসপ্লে প্যানেলের ইনপুট কারেন্ট 8.7A-এ পৌঁছেছে, যার অর্থ হল যখন আমরা গাড়িতে নোটবুক এবং মোবাইল ফোন চার্জ করার জন্য একটি উচ্চ-পাওয়ার কার চার্জার ব্যবহার করি, তখন সর্বোচ্চ কারেন্ট আউটপুট কারেন্টের উপরের সীমার কাছাকাছি হতে পারে। 10A এর সিগারেট লাইটার। লোড হাই-পাওয়ার কার ফিলিং অবজেক্টের জন্য নিম্নলিখিতটি 100W এর একটি পরীক্ষা।
USB PD-এর জনপ্রিয়তার সাথে, অনেক ব্র্যান্ড গাড়ির চার্জার চালু করেছে যা 100W আউটপুট সমর্থন করে। চার্জিং হেড নেটওয়ার্কের মাধ্যমে বিভিন্ন গাড়ির চার্জার ভেঙে ফেলার মাধ্যমে, এই সমস্ত গাড়ির চার্জারগুলি ব্যতিক্রম ছাড়াই ঐতিহ্যবাহীগুলির পরিবর্তে উচ্চ-কারেন্ট থিম্বল ব্যবহার করে। ইতিবাচক বসন্ত।
তাহলে স্প্রিং এর পরিবর্তে উচ্চ-কারেন্ট থিম্বল ব্যবহার করার সুবিধা কী? এটা অনেক নির্মাতারা বসন্ত-ইতিবাচক খুঁটি ব্যবহার পরিত্যাগ করতে পারে। উচ্চ-বর্তমান থিম্বলের অবশ্যই অনেক সুবিধা থাকতে হবে যাতে নির্মাতারা সর্বসম্মতভাবে এটি ব্যবহার করবে। নীচে দুটি ভিন্ন কাঠামোর সাথে থিম্বলের প্রকৃত ব্যবহার রয়েছে।

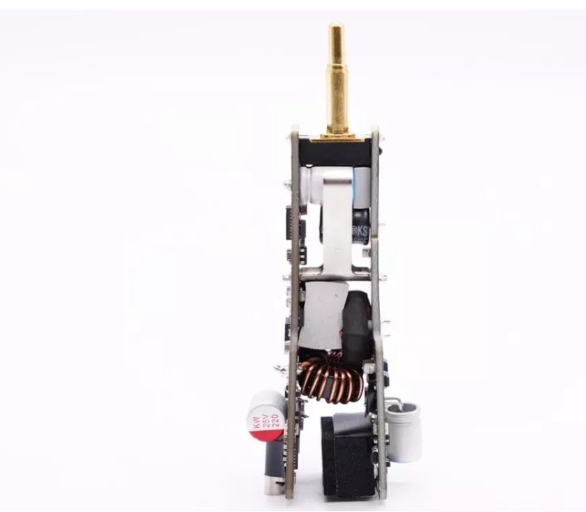

160W গাড়ির চার্জারটিতে একটি অন্তর্নির্মিত 100W আউটপুট বক-বুস্ট সার্কিট এবং দুটি স্বাধীন স্টেপ-ডাউন সার্কিট রয়েছে, মোট তিনটি স্বাধীন আউটপুট, যা 100W প্লাস 30W প্লাস 30W এর আউটপুট পাওয়ার প্রদান করে। এটি বিচ্ছিন্নকরণ থেকে দেখা যায় যে গাড়ির চার্জারটি ঢালাই করার জন্য একাধিক সার্কিট বোর্ডের সংমিশ্রণ ব্যবহার করে এবং দুটি বড় সার্কিট বোর্ড পজিটিভ থিম্বলের ছোট প্লেটের মাধ্যমে সংযুক্ত থাকে।
কারণ হাই-পাওয়ার কার চার্জারটিতে একটি অন্তর্নির্মিত বক-বুস্ট সার্কিট রয়েছে, এতে অনেকগুলি উপাদান রয়েছে এবং নকশাটি আরও জটিল। সাধারণত, একাধিক PCB একত্রিত করা হয় এবং ভিতরে ঢালাই করা হয়। একটি ছোট বোর্ড দিয়ে থিম্বল সোল্ডারিং একদিকে, অভ্যন্তরীণ সার্কিট বোর্ডের কাঠামো ঠিক করতে এবং সমর্থন করতে পারে। অন্যদিকে, ধনাত্মক থিম্বল দ্বারা উত্পন্ন তাপ যখন একটি বৃহৎ কারেন্ট প্রবাহিত হয় তখন তাও PCB-এর মাধ্যমে অপসারিত হতে পারে যাতে উচ্চ তাপমাত্রা POGO পিনের অভ্যন্তরীণ স্প্রিং-এর কর্মক্ষমতা প্রভাবিত না করে।

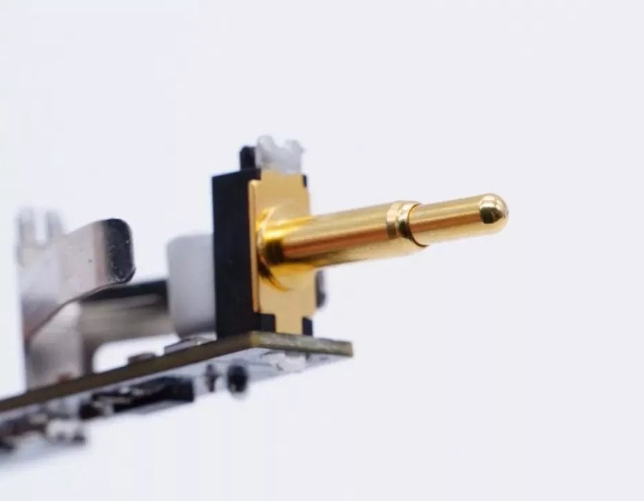

গাড়ির চার্জারের ধনাত্মক খুঁটির জন্য ব্যবহৃত উচ্চ-কারেন্ট থিম্বলটি তিনটি অংশ নিয়ে গঠিত, যা একটি কঠিন সুই শ্যাফটে বিভক্ত, যা একটি ইলাস্টিক স্প্রিং এবং একটি শেল সুই নল সরবরাহ করে। স্প্রিং এবং সুই শ্যাফ্টটি সুই টিউবের মধ্যে রাখুন এবং তারপরে একটি থিম্বল তৈরি করতে সুই শ্যাফ্টকে ঠিক করতে সুই টিউবের উপরের অংশটি রিভেট করুন। তাদের মধ্যে, থিম্বল হেড শক্ত, এবং শেলটি পুরু-প্রাচীরযুক্ত, উচ্চ যান্ত্রিক শক্তি এবং প্রবাহ ক্ষমতা সহ। পুরো প্রক্রিয়া জুড়ে কারেন্ট সরাসরি সুই খাদ এবং সুই নল থেকে প্রবাহিত হয় এবং সরাসরি যোগাযোগ বসন্তের মধ্য দিয়ে যায় না, যা বসন্ত গরম এবং বার্ধক্যজনিত সমস্যা এড়ায়।
এবং উচ্চ-কারেন্ট পিনগুলি সবই পুরু সোনার ধাতুপট্টাবৃত, ভাল যোগাযোগ এবং পরিধান প্রতিরোধের, পুরু দেয়াল এবং পুরু সোনার ধাতুপট্টাবৃত এবং কম প্রতিরোধের। অধিকন্তু, স্বর্ণ-ধাতুপট্টাবৃত স্তর উচ্চ-তাপমাত্রার অবস্থার অধীনে জারিত হবে না এবং দীর্ঘ পরিষেবা জীবন রয়েছে। হাই-এন্ড হাই-পাওয়ার কার চার্জারগুলির জন্য এটি পছন্দের ইতিবাচক সংযোগ পদ্ধতি।
