ট্রু ওয়্যারলেস (TWS) ব্লুটুথ হেডসেট অ্যান্টেনার পরিচিতি
সাম্প্রতিক বছরগুলিতে, সত্যিকারের বেতার (TWS) ব্লুটুথ হেডসেটের বাজার অত্যন্ত উত্তপ্ত, এবং বিভিন্ন মোবাইল ফোন নির্মাতারা তাদের নিজস্ব TWS হেডসেট পণ্য চালু করেছে; এটি এই বাজারের সাথে সংযুক্ত গুরুত্ব দেখানোর জন্য যথেষ্ট। গত প্রবন্ধে, আমরা ট্রু ওয়্যারলেস (TWS) হেডসেটের চার্জিং বগির চার্জিং পিন প্রবর্তন করেছি। আজ, আমরা সংক্ষেপে অ্যান্টেনা অংশ পরিচয় করিয়ে দেব। আমরা TWS হেডসেটে অ্যান্টেনার গুরুত্ব, TWS হেডসেটের ব্লুটুথ অ্যান্টেনার প্রবর্তন এবং TWS হেডসেট ডিজাইন করার সময় কীভাবে তিনটি বেছে নেব তা নিয়ে আলোচনা করব। একটি দিক থেকে, TWS হেডসেট ব্লুটুথ অ্যান্টেনার ভূমিকা, প্রকার এবং ডিজাইন পছন্দগুলি ভাগ করুন৷
TWS হেডফোন অ্যান্টেনার গুরুত্ব
পুরানো দিনের রেডিও থেকে বর্তমান স্মার্ট স্পিকার, "বড় ভাই" থেকে স্মার্টফোন, ঐতিহ্যবাহী ব্লুটুথ হেডসেট থেকে TWS সত্যিকারের বেতার হেডসেট পর্যন্ত। ভোক্তা ইলেকট্রনিক্স প্রযুক্তির বিকাশে, অ্যান্টেনা একটি গুরুত্বপূর্ণ ফার্মওয়্যার। ইন্টারনেট অফ এভরিথিং ধারণার জন্মের সাথে সাথে, স্মার্ট হোমস, স্মার্ট যানবাহন এবং স্মার্ট পরিধানযোগ্য ডিভাইসগুলিকে একটি মেশিন দ্বারা সংযুক্ত এবং নিয়ন্ত্রিত করার জন্য অ্যান্টেনার ভূমিকা আরও বেশি গুরুত্বপূর্ণ।

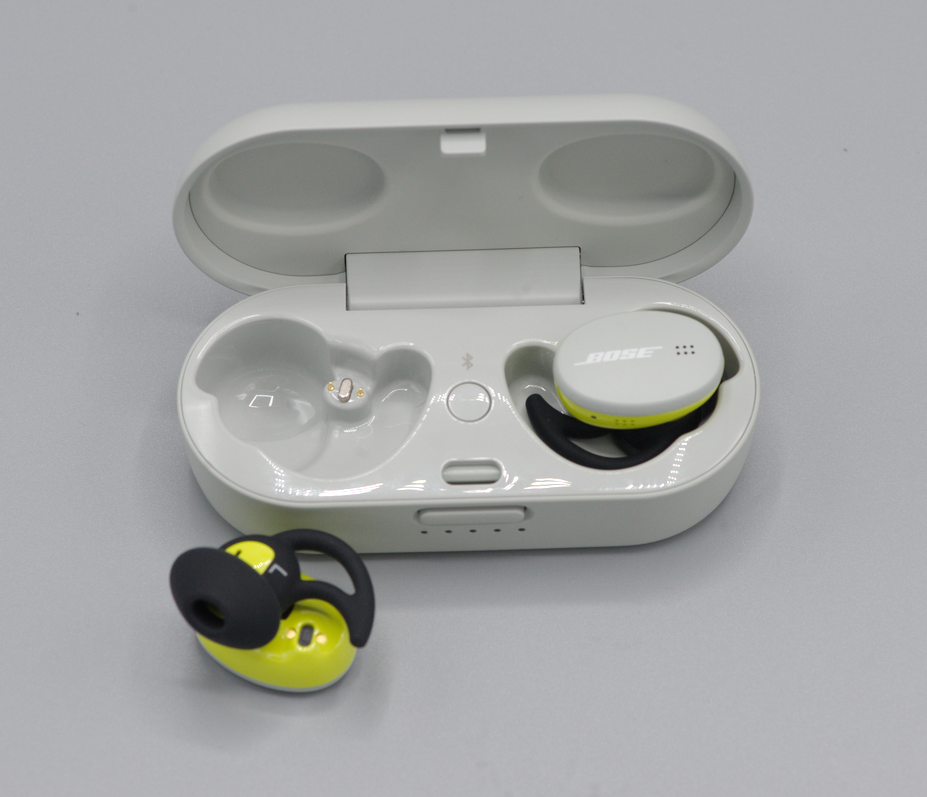

TWS ইয়ারফোন হল ট্রু ওয়্যারলেস স্টেরিও ইয়ারফোন। ব্লুটুথ রেডিও ফ্রিকোয়েন্সির মাধ্যমে মোবাইল ফোন এবং কম্পিউটারের মতো মোবাইল ডিভাইসের সাথে সংযোগ করা এবং তারপর ইয়ারফোনগুলিতে অডিও তথ্য প্রেরণ করা এবং তারপর ইয়ারফোনের প্রান্তে ডিকোড করা এবং আউটপুট করা। এই প্রক্রিয়ায়, ব্লুটুথ অ্যান্টেনা দুটি পক্ষের মধ্যে যোগাযোগ করতে এবং প্রেরণ ও গ্রহণের কাজগুলি সম্পাদন করার জন্য একটি "টাওয়ার" হিসাবে কাজ করতে হবে। অতএব, TWS হেডসেটে, ব্লুটুথ চিপ এবং ব্লুটুথ অ্যান্টেনা একে অপরের পরিপূরক, বেতারভাবে প্রেরিত সঙ্গীত প্লেব্যাক উপলব্ধি করতে এবং তারের শেকল এড়াতে।
TWS হেডসেট ব্লুটুথ অ্যান্টেনার ভূমিকা

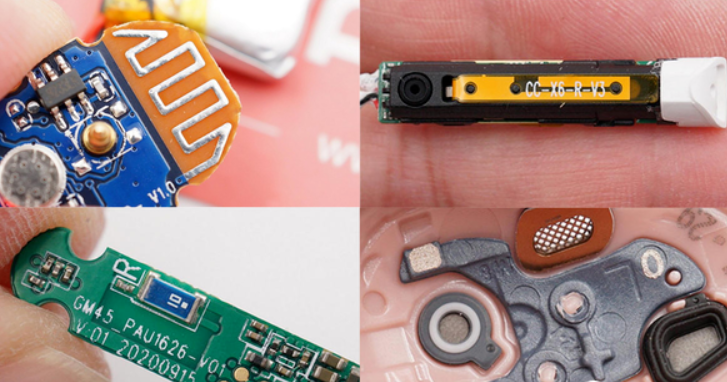

TWS হেডসেটের একটি গুরুত্বপূর্ণ ফার্মওয়্যার হিসাবে, ব্লুটুথ অ্যান্টেনার বর্তমান বিকাশ তুলনামূলকভাবে পরিপক্ক। পিসিবি অন-বোর্ড অ্যান্টেনা, এফপিসি, সিরামিক এবং এলডিএস প্রধানত চার প্রকার। TWS ইয়ারফোন পণ্যের চেহারা, ফ্রিকোয়েন্সি ব্যান্ডের প্রয়োজনীয়তা এবং সবচেয়ে উপযুক্ত অ্যান্টেনার ধরন বেছে নেওয়ার খরচ বিবেচনা করুন।
1. PCB অন-বোর্ড অ্যান্টেনা
নাম অনুসারে, PCB অনবোর্ড অ্যান্টেনা হল এক ধরনের অ্যান্টেনা যা সরাসরি PCB বোর্ডে আঁকা হয়। এটি ব্লুটুথ মডিউল, ওয়াইফাই মডিউল এবং জিগবি মডিউলের মতো একক-ফ্রিকোয়েন্সি মডিউল সার্কিট বোর্ডে ব্যাপকভাবে ব্যবহৃত হয়। TWS ইয়ারফোনে, ভলিউমের সীমাবদ্ধতার কারণে, অনবোর্ড ব্লুটুথ অ্যান্টেনার প্রয়োগ তুলনামূলকভাবে বিরল।
PCB অনবোর্ড অ্যান্টেনাগুলি PCB বোর্ডের সরবরাহকারীদের দ্বারা ডিজাইন এবং প্রয়োগ করা যেতে পারে, যা বোর্ডের সার্কিট অংশের সমতুল্য।
সুবিধা: PCB অনবোর্ড অ্যান্টেনার একাধিক ডিবাগিংয়ের প্রয়োজন হয় না এবং খরচ ছাড়াই সরাসরি PCB-তে আঁকা যায়।
অসুবিধাগুলি: প্রয়োজনীয় এলাকাটি বড়, দিকনির্দেশনা তুলনামূলকভাবে একক, শুধুমাত্র একটি একক ফ্রিকোয়েন্সি ব্যান্ডের জন্য উপযুক্ত, অ্যান্টেনার বিভিন্ন ব্যাচের সামঞ্জস্য তুলনামূলকভাবে দুর্বল এবং হস্তক্ষেপ-বিরোধী ক্ষমতা দুর্বল।
2. FPC অ্যান্টেনা
এফপিসি অ্যান্টেনা পিসিবি অনবোর্ড অ্যান্টেনা থেকে বিবর্তিত হয়েছে। TWS হেডসেটের ভলিউম সীমাবদ্ধতার কারণে, অভ্যন্তরীণ মাদারবোর্ডের স্থান অ্যান্টেনাকে মিটমাট করতে পারে না। এফপিসি অ্যান্টেনা অ্যান্টেনা সার্কিটকে PCB থেকে বের করে নেওয়া এবং অ্যান্টেনাকে একটি পৃথক উপাদান করতে অন্যান্য বাহ্যিক ধাতু ব্যবহার করার সমতুল্য। যাতে এটি TWS হেডসেটের অভ্যন্তরীণ স্থানে আরও ভালভাবে স্থাপন করা যায়।
এফপিসি অ্যান্টেনা নরম বোর্ডের পিসিবি বোর্ড কারখানা এবং নমনীয় উপাদান দ্বারা উপলব্ধি করা যেতে পারে।
সুবিধাগুলি: বেশিরভাগ ছোট ইলেকট্রনিক পণ্যগুলির জন্য প্রযোজ্য, যে ফ্রিকোয়েন্সি ব্যান্ডগুলি তৈরি করা যায় সেগুলিও সমৃদ্ধ, কর্মক্ষমতা আরও ভাল এবং খরচ কম৷
অসুবিধা: প্রতিটি পণ্য পৃথকভাবে ডিবাগ করা এবং ম্যানুয়ালি প্যাচ করা প্রয়োজন।
3. এলডিএস অ্যান্টেনা
LDS অ্যান্টেনা হল FPC অ্যান্টেনার আরও একটি আপগ্রেড। যদিও এফপিসি অ্যান্টেনা হেডসেটের অভ্যন্তরীণ স্থানটি অনেকাংশে ব্যবহার করতে সক্ষম হয়েছে, তবুও এটি সংযুক্ত করার জন্য একটি সমতল সমতলের প্রয়োজন।
LDS অ্যান্টেনা লেজারের সরাসরি ছাঁচনির্মাণ প্রযুক্তি ব্যবহার করে, যা লেজার প্রযুক্তি ব্যবহার করে সরাসরি বন্ধনী, কভার প্লেট ইত্যাদিতে ধাতব অ্যান্টেনার প্যাটার্ন তৈরি করে, যা ইয়ারফোনের অভ্যন্তরীণ স্থানকে আরও ব্যবহার করে ইয়ারফোনের ভিতরে অনিয়মিত পৃষ্ঠগুলিতে লেজার করা যেতে পারে।
লেজার প্রক্রিয়াকরণ, লেজার প্রযুক্তি এবং ইলেক্ট্রোপ্লেটিং প্রযুক্তির জন্য এলডিএস অ্যান্টেনার নির্মাতারা এটিকে সমর্থন করতে পারে।
সুবিধা: সমস্ত দিক সমর্থন করা যেতে পারে এবং শক্তিশালী গ্রহণযোগ্যতা থাকতে পারে।
অসুবিধা: খরচ আরো ব্যয়বহুল, এবং পণ্যের বাইরের পৃষ্ঠের উপাদানের জন্য বিশেষ প্রয়োজনীয়তা আছে।

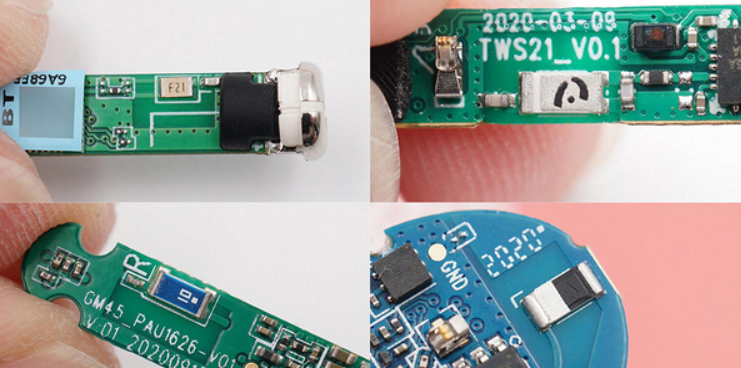

4. সিরামিক অ্যান্টেনা
সিরামিক অ্যান্টেনা হল আরেকটি অ্যান্টেনা পণ্য যা ব্লুটুথ মডিউল ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। সিরামিক শাঁসের ব্যবহার থেকে এর নামকরণ করা হয়েছে। এটি প্রধানত দুটি প্রকারে বিভক্ত: ব্লক সিরামিক অ্যান্টেনা এবং মাল্টি-লেয়ার সিরামিক অ্যান্টেনা।
ব্লক সিরামিক অ্যান্টেনা হল সিরামিক ফাস্ট পৃষ্ঠে অ্যান্টেনার ধাতব অংশ মুদ্রণ করা, এবং মাল্টি-লেয়ার সিরামিক অ্যান্টেনা প্রতিটি সিরামিক ডাইইলেকট্রিক স্তরে নকশার প্রয়োজনীয়তা অনুসারে মুদ্রণ করা যেতে পারে, যার ফলে অ্যান্টেনার আকার হ্রাস করা যায়।
সুবিধা: ছোট আকার, সহজ প্রয়োগ, কম খরচ, ভাল কর্মক্ষমতা, এবং শুধুমাত্র একটি ছোট জায়গা গ্রহণ।
অসুবিধা: ক্লিয়ারেন্স এলাকার জন্য প্রয়োজনীয়তা তুলনামূলকভাবে বেশি, দিকনির্দেশনা তুলনামূলকভাবে একক, এবং বসানো অবস্থানের জন্য প্রয়োজনীয়তা রয়েছে।
আমরা TWS ইয়ারফোনের পূর্ববর্তী ভাঙন থেকে শিখেছি যে ভলিউম সীমাবদ্ধতার কারণে, PCB অনবোর্ড অ্যান্টেনা তুলনামূলকভাবে TWS ইয়ারফোনগুলিতে খুব কমই ব্যবহৃত হয়। আপনার পণ্যের চাহিদা অনুযায়ী চয়ন করুন, কোন নির্দিষ্ট ধরনের ব্যবহার নেই।
কীভাবে সঠিক অ্যান্টেনা চয়ন করবেন
তাত্ত্বিকভাবে বলতে গেলে, খরচের পরিপ্রেক্ষিতে, PCB এবং FPC অ্যান্টেনার দাম কম, সিরামিক অ্যান্টেনাগুলি মাঝারি, এবং LDS অ্যান্টেনাগুলি আরও ব্যয়বহুল; এবং স্থান ব্যবহারের ক্ষেত্রে, এলডিএস অ্যান্টেনাগুলি সবচেয়ে নমনীয় এবং হেডসেটের অভ্যন্তরীণ স্থানের সম্পূর্ণ ব্যবহার করতে পারে।
কর্মক্ষমতার পরিপ্রেক্ষিতে, বহিরাগত অ্যান্টেনার প্রেরণ এবং গ্রহণ ক্ষমতা সাধারণত অন্তর্নির্মিত অ্যান্টেনার তুলনায় ভাল। TWS হেডসেটগুলি ভলিউম সীমাবদ্ধতা এবং বহনযোগ্যতার প্রয়োজনীয়তার কারণে অন্তর্নির্মিত অ্যান্টেনার সাথে ডিজাইন করা হয়েছে। কর্মক্ষমতা তুলনামূলকভাবে অনুরূপ, এবং এটি একটি উপযুক্ত অ্যান্টেনা নির্বাচন করার জন্য বিভিন্ন কারণের ব্যাপকভাবে বিবেচনা করা প্রয়োজন।
TWS হেডসেটের ব্লুটুথ অ্যান্টেনার নকশা ব্লুটুথ যোগাযোগের ট্রান্সমিশন গুণমানকে প্রভাবিত করে, যা প্রকৃত ব্যবহারকারীর অভিজ্ঞতাকে প্রভাবিত করে। ব্লুটুথ অ্যান্টেনা নির্বাচন অনেক কারণের দ্বারা প্রভাবিত হয় যেমন কর্মক্ষমতা, ফ্রিকোয়েন্সি ব্যান্ড, খরচ, এবং স্থান ব্যবহার। শুধুমাত্র নির্দিষ্ট পণ্যের অবস্থা এবং ব্যবহারের পরিস্থিতি বিবেচনা করে এবং একটি উপযুক্ত অ্যান্টেনা বেছে নেওয়ার মাধ্যমেই পণ্যের সর্বোচ্চ কর্মক্ষমতা প্রয়োগ করা যেতে পারে।
