আজকাল, স্মার্টফোন, ট্যাবলেট, রক্তের গ্লুকোজ মনিটর ইত্যাদির মতো অগণিত ইলেকট্রনিক ডিভাইসগুলির আকারের কঠোর এবং কঠোর প্রয়োজনীয়তা রয়েছে এবং অভ্যন্তরটি আরও শক্ত এবং শক্ত হয়ে উঠছে, তাই সংযোগকারীগুলির জন্য খুব বেশি জায়গা অবশিষ্ট নেই। সুতরাং সংযোজকটি যত ছোট হবে, তত গুরুত্বপূর্ণ হয়ে উঠবে। এই প্রবণতাটি প্রতিরক্ষা এবং মহাকাশ ক্ষেত্রগুলিতেও দেখা যায়, যেমন স্যাটেলাইট, গাইডেড ক্ষেপণাস্ত্র এবং এভিওনিক্স সিস্টেমে, যেখানে কম্প্যাক্টনেস প্রয়োজনীয়তা শুধুমাত্র "ক্ষুদ্র" সংযোগকারী দ্বারা পূরণ করা যেতে পারে। যেহেতু ছোট সংযোগকারীর চাহিদা বাড়তে থাকে, ডিজাইন ইঞ্জিনিয়াররা নতুন চ্যালেঞ্জের মুখোমুখি হন। তারা আর প্রকল্পের চূড়ান্ত পর্যায়ে সংযোগকারী নকশা স্থাপন করতে পারে না. মাইক্রো সংযোগকারীর জন্য পূর্বচিন্তা প্রয়োজন। এর জন্য ডিজাইনারদের প্যাকেজিং, স্থায়িত্ব, বর্তমান-বহন ক্ষমতা এবং প্রতিস্থাপনযোগ্যতার মতো বিভিন্ন কারণের পূর্বাভাস দিতে হবে।
ক্ষুদ্র সংযোজক ডিজাইনের সাতটি দিক
1. ডিজাইনের প্রথম দিকে সংযোগকারী বিবেচনা করুন
আমাদের প্রোডাক্ট ডেভেলপমেন্ট ইঞ্জিনিয়ারিং ডিরেক্টর মিচ বলেন, "প্রকৌশলীরা সামগ্রিক সিস্টেম ডিজাইন করার দিকে এতটাই মনোযোগী হন যে তারা ডিজাইনের একেবারে শেষে কানেক্টর রাখেন।" "তারা মনে করে সংযোগকারীটি সহজ, তাই তারা চূড়ান্ত পর্যায়ে রাখতে পারে। তারপর তারা তাদের নিজস্ব ডিজাইনের সাথে আটকে যায়।" তিনি ডিজাইনারদের ডিজাইনের চূড়ান্ত পর্যায়ে কানেক্টর ডিজাইন করতে ছুটে যাওয়ার অনেক গল্প দেখেছেন। তিনি আমাদের বলেছিলেন যে অনেক ক্ষেত্রে, ডিজাইনারদের ডিজাইন সম্পূর্ণ করার জন্য অ-মানক সংযোগকারী বেছে নিতে হয়, যা শুধুমাত্র খরচ বাড়ায় না কিন্তু ডেলিভারির সময়ও বিলম্বিত করে। এই ধরনের সমস্যাগুলি এড়ানোর জন্য, প্রাসঙ্গিক বিশেষজ্ঞরা সুপারিশ করেন যে আপনি ডিজাইনের প্রথম দিকে যে সংযোগকারীগুলি ব্যবহার করবেন সেগুলি বিবেচনা করা উচিত এবং তারপরে তাদের জন্য ডিজাইনের স্থান সংরক্ষণ করুন এবং তাদের চারপাশে ডিজাইন করুন। আমাদের প্রোডাক্ট ডেভেলপমেন্ট ইঞ্জিনিয়ার মর্লে বলেন, "প্রথমে আপনার কোন কানেক্টর লাগবে তা ঠিক করে নিন" বলার কোন কারণ নেই, "কিন্তু যদি তারা তা করে থাকে, তাহলে এটা আসলে তাদের অনেক সময় এবং অনেক ঝামেলা বাঁচাবে।"
2. স্থানের সীমাবদ্ধতা বুঝুন
যদিও ক্ষুদ্রাকৃতির বোর্ড-টু-বোর্ড সংযোগকারীগুলি সাধারণত 1 মিমি থেকে কম পুরু হয়, তবে এগুলি সাধারণত শক্তভাবে প্যাক করা অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। সম্ভাব্য প্যাকেজিং সমস্যা সমাধানের জন্য, ডিজাইনারদের PCB-তে সার্কিট ট্রেস, সেইসাথে সংযোগকারীর সাথে সংযুক্ত অতিরিক্ত তারগুলি বিবেচনা করতে হবে। মোলেক্স এরিয়া প্রোডাক্ট ম্যানেজার মাইক হিগাশিকাওয়া বলেছেন, "ছোট পিচের কারণে, আপনাকে ট্রেস এবং তারগুলিকে আরও সংকীর্ণ করতে হবে।" এছাড়াও, মনে রাখবেন যে কিছু সংযোগকারী (যেমন: ফ্লেক্স কেবল সংযোগকারী) সামনে এবং পিছনে উল্টানোর বিকল্প অফার করে। আপনার সিস্টেম ডিজাইন করার সময় আপনাকে এই ফ্লিপিং পদ্ধতিগুলি বিবেচনা করতে হবে। উদাহরণস্বরূপ, একটি সংযোগকারী যা পিছনে ফ্লিপ করা হয় তা অ্যাক্সেস করা কঠিন হতে পারে যদি সামনে এবং পিছনে অন্য একটি উপাদান থাকে। অবশেষে, ডিজাইনারদেরও সচেতন হতে হবে যে পৃষ্ঠ মাউন্ট ডিভাইসগুলি কখনও কখনও ছোট উপাদানগুলি পরিচালনা করতে পারে না। কিছু ক্ষেত্রে, এই সমস্যাগুলি সমাধান করার জন্য তাদের নতুন ভ্যাকুয়াম অগ্রভাগের প্রয়োজন।
3. বর্তমান লোড ক্ষমতা খুঁজে বের করুন
সংযোগকারীর আকার যেমন হ্রাস পায়, তেমনি সংযোগকারীর বর্তমান বহন ক্ষমতাও হ্রাস পায়। সাধারণত, মাইক্রো সংযোগকারী 200mA এবং 500mA এর মধ্যে পরিচালনা করতে পারে, যা বড় বোর্ড-টু-বোর্ড সংযোগকারীর বর্তমান রেটিং এর প্রায় অর্ধেক। নিম্ন কারেন্ট-বহন ক্ষমতার জন্য ক্ষতিপূরণ দিতে, ডিজাইনারদের টার্মিনালের সংখ্যা বাড়াতে হতে পারে।
4. ছোট/মাইক্রো সংযোগের স্থায়িত্ব বিবেচনা করুন
"আমাকে এই বিষয়ে পরামর্শ দিতে হবে, শুধুমাত্র ডিজাইনের পর্যায়ে নয়, সমাবেশ প্রক্রিয়ার সময়ও তাদের ক্ষতি থেকে নিরাপদ রাখতে হবে।" মর্লি, আরএফ অ্যাপ্লিকেশনগুলিতে মাইক্রো সংযোগকারী ডিজাইনের বিশেষজ্ঞ, স্মরণ করেন যে তার সামরিক নকশায়, স্পেস অ্যাপ্লিকেশনগুলিতে, পরীক্ষার পর্যায়ে অর্ধেক সংযোগকারী ধ্বংস হয়ে গিয়েছিল।
তিনি বলেন, সমস্যাটিকে প্রথমে হৃদয়ে নিতে ব্যর্থ হলে খরচ বাড়তে পারে। ক্ষতিগ্রস্ত সংযোগকারীর পুনর্বিন্যাস, পুনর্নবীকরণ এবং চিহ্নিতকরণ প্রয়োজন। এমনকি প্রতিস্থাপনের জন্য আরও ব্যয়বহুল, ক্ষেত্র-প্রতিস্থাপনযোগ্য সংযোগকারীর প্রয়োজন হতে পারে এবং এই ধরনের পরিবর্তন ডিজাইনের সময় আরও এক বা দুই সপ্তাহ যোগ করতে পারে।
"এটি উল্লেখ করা উচিত যে সর্বদা বিদ্যমান সংযোগকারীদের অগ্রাধিকার দিন, এবং যদি সেই সংযোগকারীগুলি আপনার ডিজাইনের সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে আপনার নিজের ডিজাইন করার কথা বিবেচনা করুন, যা আপনার অনেক সময় বাঁচাতে পারে," মর্লে বলেছেন৷
5. সহজ প্রতিস্থাপন বিবেচনা করুন
যদি পণ্যটির বাইরের অংশটি বন্ধ থাকে তবে আপনার সংযোগকারীগুলির প্রয়োজন যা বাইরে থেকে প্রতিস্থাপন করা যেতে পারে। অন্যথায়, আপনাকে কিছু সোল্ডারিং কাজ করতে হবে।
"আপনি যত বেশি এটি করবেন, ঢালাইয়ের মতো দক্ষতায় আপনি তত বেশি দক্ষ হবেন, তবে পুরো সিস্টেমের ক্ষতির ঝুঁকি তত বেশি," মর্লি বলেছিলেন।
6. সংযোগকারীর কার্যকরী প্রয়োজনীয়তা বুঝুন
সরবরাহকারীদের তাদের চাহিদা সম্পূর্ণরূপে প্রকাশ করার জন্য গ্রাহকদের প্রয়োজন, অন্যথায়, তারা গ্রাহকের চাহিদাকে ভুল বুঝতে পারে। এটি বিশেষভাবে গুরুত্বপূর্ণ যখন কাস্টম সংযোগকারীগুলি তৈরি করা প্রয়োজন।
"সংযোগকারীর প্রয়োজনীয়তা সঠিকভাবে বর্ণনা করা গুরুত্বপূর্ণ," গল্প বলে৷ "যদি এটি অস্পষ্ট বা বাদ দেওয়া হয়, আমরা ডিজাইনের জন্য মূল প্রয়োজনীয়তাগুলি হারিয়ে যাওয়ার ঝুঁকি রাখি।"
7. যান্ত্রিক চাপ বিবেচনা করুন
তাপমাত্রা, শক এবং কম্পন সবই ইন্টারফেস এবং সার্কিটের মধ্যে চাপ সৃষ্টি করে। বিশেষজ্ঞরা পরামর্শ দেন যে আপনার এমন সংযোগকারীগুলি বেছে নেওয়া উচিত যা এই শক্তিগুলির প্রভাব এড়ায়।
"আমি কিছু পিসিবি বোর্ডে টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো সোল্ডার জয়েন্ট দেখেছি।" "যখন একটি সংযোগকারী দৃঢ়ভাবে বোর্ড বা বাইরের কাঠামোর সাথে সংযুক্ত থাকে, তখন এটিকে শক এবং কম্পনের শক্তি সহ্য করতে হয়, অন্যথায় এটি ফাটল হতে পারে।"
মোর্লে সুপারিশ করেন যে প্রকৌশলীরা মাউন্টিং স্ট্রাকচার এবং সংযোগ বিন্দুর মধ্যে চাপের বিল্ড আপ কমাতে একটি আন্তঃসংযুক্ত সিস্টেম ব্যবহার করুন। "এমন কিছু সরবরাহকারী আছে যারা এই ধরনের সিস্টেম অফার করে," তিনি বলেন। "ডিজাইনারদের এই বিষয়ে গভীর মনোযোগ দেওয়া উচিত।"
pogopin সংযোগকারী নির্মাতারা সরবরাহ - Shenzhen ZZT Precision Electronics Co., Ltd.

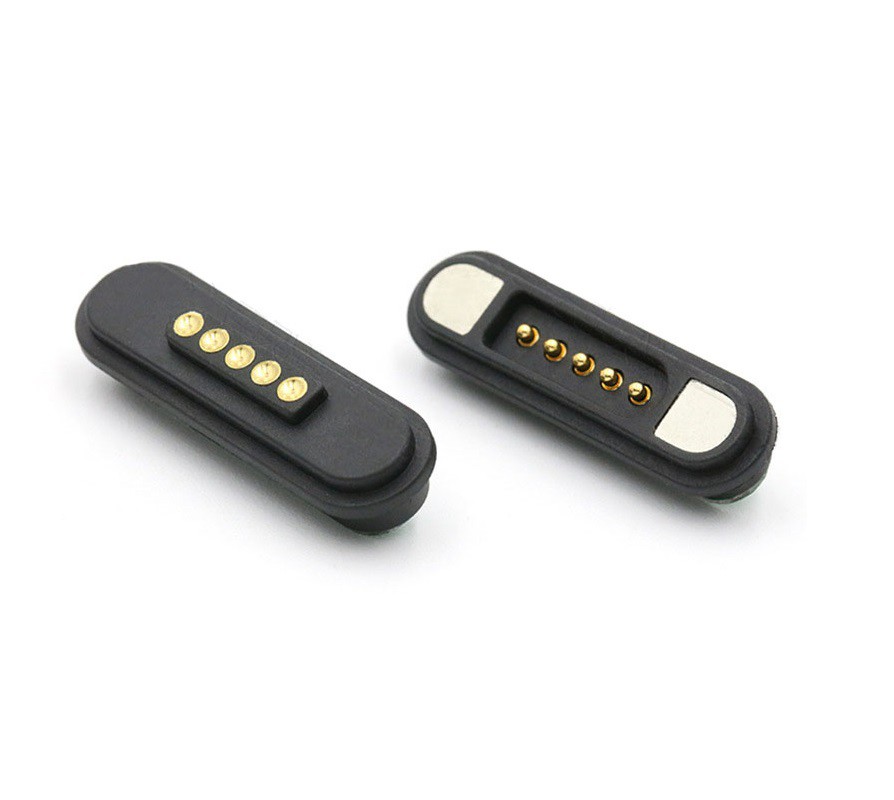

2007 সালে প্রতিষ্ঠিত, এটি একটি উচ্চ প্রযুক্তির এন্টারপ্রাইজ যার মধ্যে প্রধান ফ্যাক্টর এবং প্রযুক্তি বিকাশের মূল উপাদান হিসাবে সঠিক সংযোগ রয়েছে, যা R&D, উৎপাদন এবং বিক্রয়কে একীভূত করে। আমাদের প্রধান পণ্যগুলি হল POGO PIN, POGO PIN সংযোগকারী, চৌম্বক সংযোগকারী, চৌম্বক চার্জিং ডেটা কেবল এবং শোষণ সংযোগকারী৷ আমাদের পণ্যগুলি স্মার্ট পরিধান, মোবাইল যোগাযোগ, ডিজিটাল ক্যামেরা, অটোমোবাইল, চিকিৎসা সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
আমাদের প্রযুক্তি গবেষণা এবং উন্নয়ন, এবং পণ্য উদ্ভাবন বাজার উন্নয়নের সামনে হাঁটা হয়েছে. মূল ভূখণ্ড চীন এবং তাইওয়ানে বিক্রয় বাজার প্রসারিত করার পাশাপাশি, কিছু পণ্য উত্তর আমেরিকা, পশ্চিম ইউরোপ, দক্ষিণ কোরিয়া, জাপান এবং অন্যান্য অঞ্চলেও রপ্তানি করা হয়। হ্যানজের লক্ষ্য: একটি বিশ্ব-বিখ্যাত ব্র্যান্ড তৈরি করা এবং চীনে সবচেয়ে বড় এবং সবচেয়ে পেশাদার চৌম্বক সংযোগকারী উত্পাদন বেস তৈরি করা।
নতুন শতাব্দীতে, আমরা POGO পিন শিল্পের পুনরুজ্জীবনকে আমাদের দায়িত্ব হিসাবে গ্রহণ করব, একটি চৌম্বক সংযোগ শিল্প ব্র্যান্ডকে আমাদের লক্ষ্য হিসাবে প্রতিষ্ঠা করব, আমাদের নিজস্ব দৃষ্টিভঙ্গি অব্যাহত রাখব, অধ্যবসায়কে ওয়ার হিসাবে গ্রহণ করব এবং প্রজ্ঞা গ্রহণ করব। রাডার হিসাবে; নতুন এবং পুরানো গ্রাহকদের জন্য উচ্চ মানের পণ্য সরবরাহ করার জন্য আমাদের যথাসাধ্য চেষ্টা চালিয়ে যান। মানসম্পন্ন পণ্য এবং নিখুঁত পরিষেবা।
