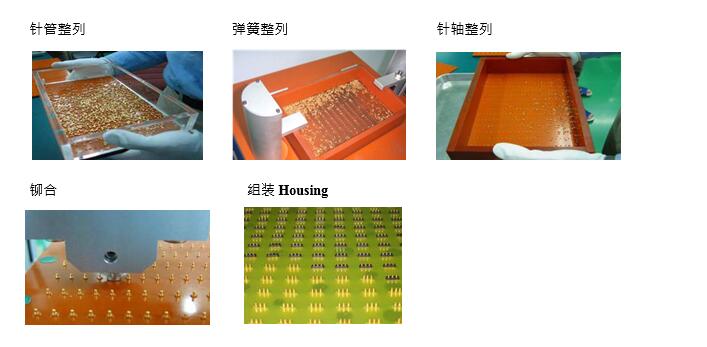

পোগো পিন সংযোগকারী উত্পাদন প্রক্রিয়া
সুই খাদ/টিউব উপাদান:
সংযোগকারীর প্রধান কাজ হল যে পরিমাণ বার সংকেত পরিবাহী এবং প্লাগিং এবং আনপ্লাগিং বেশি, তাই উপাদানটির পরিবাহিতা এবং স্থিতিস্থাপকতা (ফলন শক্তি)ও প্রয়োজন।
1-1: পিতল (BRASS): তামা-দস্তা খাদ, এর পরিবাহিতা ভাল, পরিবাহিতা প্রায় 26 শতাংশ ~ 29 শতাংশ (IACS), তামার অনুপাত অনুসারে C2680 (JIS) এবং C3604 এ বিভক্ত করা যেতে পারে , C3601 (প্রয়োজনীয় তাপ চিকিত্সা)
1-2: ফসফর ব্রোঞ্জ (ফসফর ব্রোঞ্জ): তামা-টিনের খাদ, এর পরিবাহিতা পিতলের চেয়েও খারাপ, পরিবাহিতা প্রায় 13 শতাংশ। তবে এর স্থিতিস্থাপকতা এবং নমনীয়তা ভাল
এটি একটি অঙ্কন প্রক্রিয়া সহ পাইপের জন্য উপযুক্ত, এবং এর শ্রেণীবিভাগ টিনের বিষয়বস্তু অনুসারে C5440, C5191 এবং C5210 এ বিভক্ত করা যেতে পারে। টিনের পরিমাণ যত বেশি, পরিবাহিতা তত খারাপ এবং স্থিতিস্থাপকতা তত বেশি।
1-3: তাপ-চিকিত্সা করা তামার মিশ্রণ: উদাহরণস্বরূপ, বেরিলিয়াম কপার (বেরিলিয়াম অ্যালয়) এর ভাল বৈদ্যুতিক পরিবাহিতা এবং স্থিতিস্থাপকতা রয়েছে, তবে এর দাম বেশি।
হাউজিং এবং ক্যাপ এর জন্য ব্যবহৃত উপকরণ:

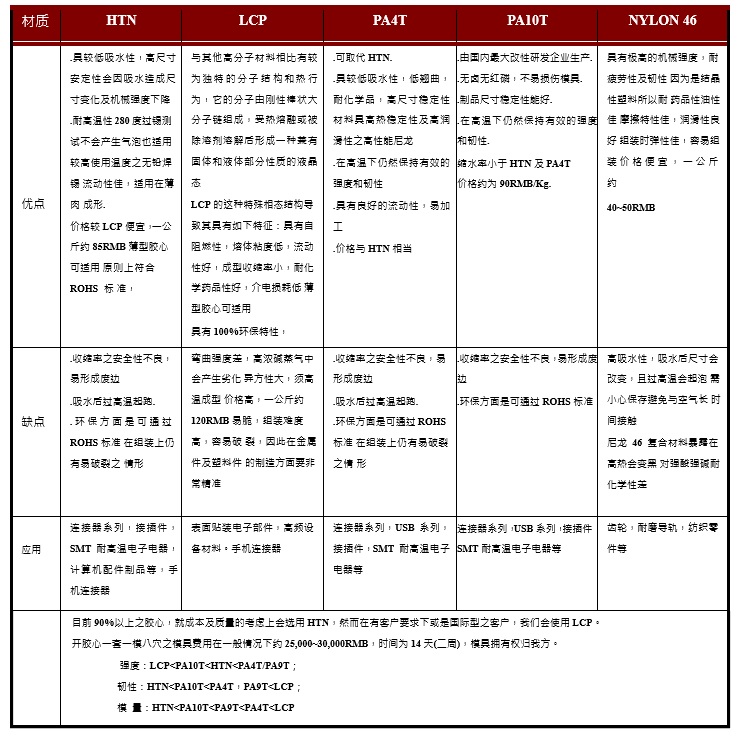

সংযোগকারীর মূল কাঠামো এবং নিরোধক প্রদান করুন এবং এটির ভিতরে পোগো পিন মিটমাট করুন। ব্যবহৃত সামগ্রী: সংযোগকারীর আকার, আকৃতি এবং ব্যবহার খুব আলাদা, তাই ব্যবহৃত প্রকৌশল প্লাস্টিকগুলিও বিভিন্ন। সংযোগকারী ডিজাইন করার সময়, তাপমাত্রা প্রতিরোধ, তরলতা, যান্ত্রিক শক্তি, বৈদ্যুতিক কর্মক্ষমতা, পরিবেশ সুরক্ষা প্রয়োজনীয়তা, এবং খরচ উপযুক্ত ইঞ্জিনিয়ারিং প্লাস্টিক নির্বাচন করার জন্য ফ্যাক্টর হিসাবে বিবেচনা করা উচিত। সাধারণত ব্যবহৃত ইঞ্জিনিয়ারিং প্লাস্টিক হল LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, ইত্যাদি।
যেহেতু LCP এর নিজেই শিখা প্রতিরোধক বৈশিষ্ট্য রয়েছে, এটি শিখা প্রতিরোধক যোগ না করেই UL94 V-0 স্তরে পৌঁছাতে পারে, তাই LCP দ্রুত RoHS এবং হ্যালোজেন-মুক্ত প্রয়োজনীয়তা পূরণ করতে পারে। HTN, PA4T, এবং PA9T হল নাইলন উপাদান, এবং UL94 V- ক্লাস 0 অর্জন করতে শিখা প্রতিরোধক যোগ করতে হবে, HTN, PA4T, এবং PA10T-এর নির্মাতারা ঘোষণা করেছেন যে প্রাসঙ্গিক গ্রেডের উপকরণগুলি হ্যালোজেন-মুক্ত ব্যবহার করে শিখা retardants.
